OBD Display / Anzeige an der NC750X

Nachdem das Thema hier wiederholt hochgepoppt ist, mal eine Zusammenfassung zum Thema OBD-Daten der NC750X, die sich auf einem Handy darstellen lassen.

Dieser Thread behandelt ausdrücklich nicht die OBD-Fehlerdiagnose oder Rücksetzung von Fehlercodes.

Der OBD-Stecker der NC750X RH09 befindet sich in Fahrtrichtung rechts von der Batterie, zugänglich nach Entfernung der Batterieabdeckung im Helmfach (Bild 1)

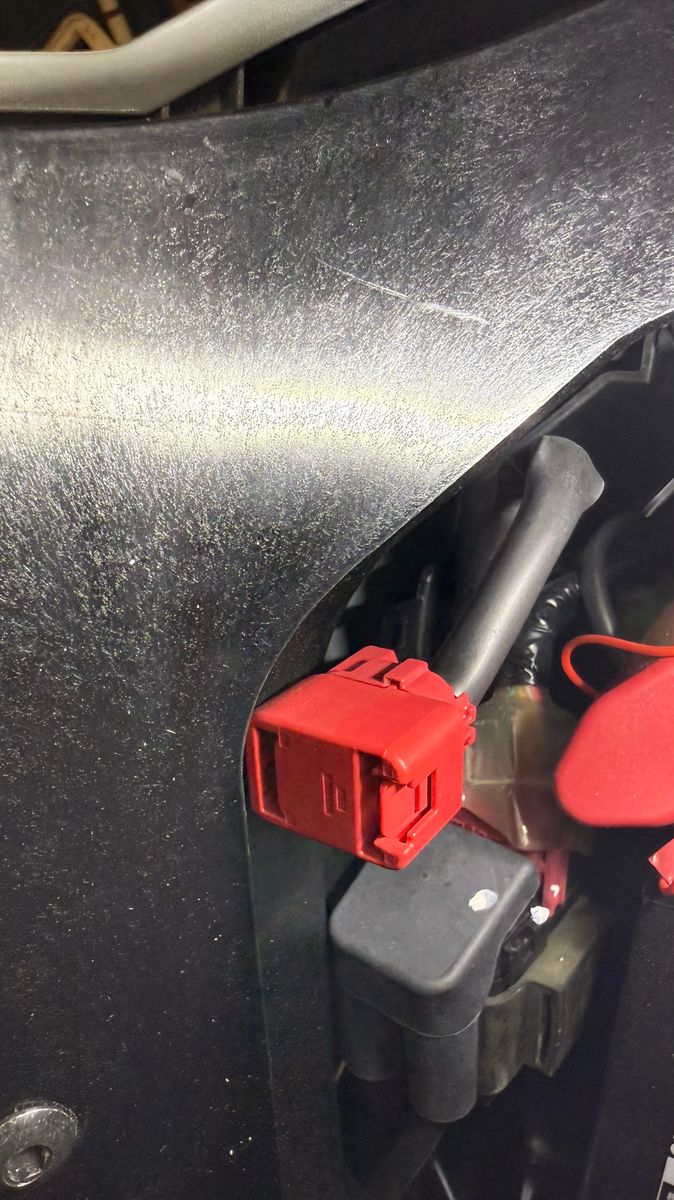

Die Abdeckung des Steckers lässt sich entfernen, indem man die Verriegelung zusammendrückt. Händisch nur für Hulks, mit einer Spitzzange problemlos (Bild 2)

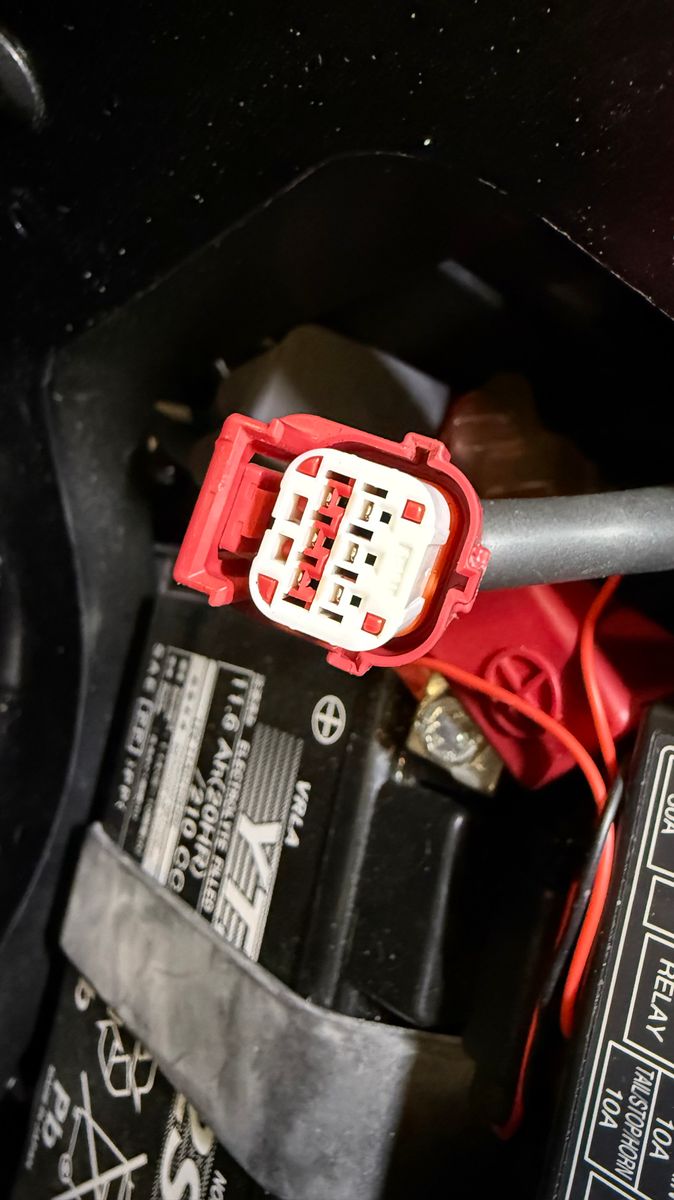

Der OBD-Stecker hat nicht, wie hier im Forum zu lesen, vier Kontakte, sondern sechs (Bild 3).

An den OBD-Stecker lässt sich mit einem passenden Adapter (Amazon) ein passendes Funkmodul (Amazon) anschließen (Bild 4).

Den Adapter kann ich nur so lala empfehlen, bei manchen passt er, ich musste das Gehäuse mit dem Messer bearbeiten, die fleißigen Arbeiter in China haben offenbar verschieden starke Tage bei der Fertigung.

In jedem Fall funktioniert das Setup (s.u.), heute ausprobiert, problemfrei.

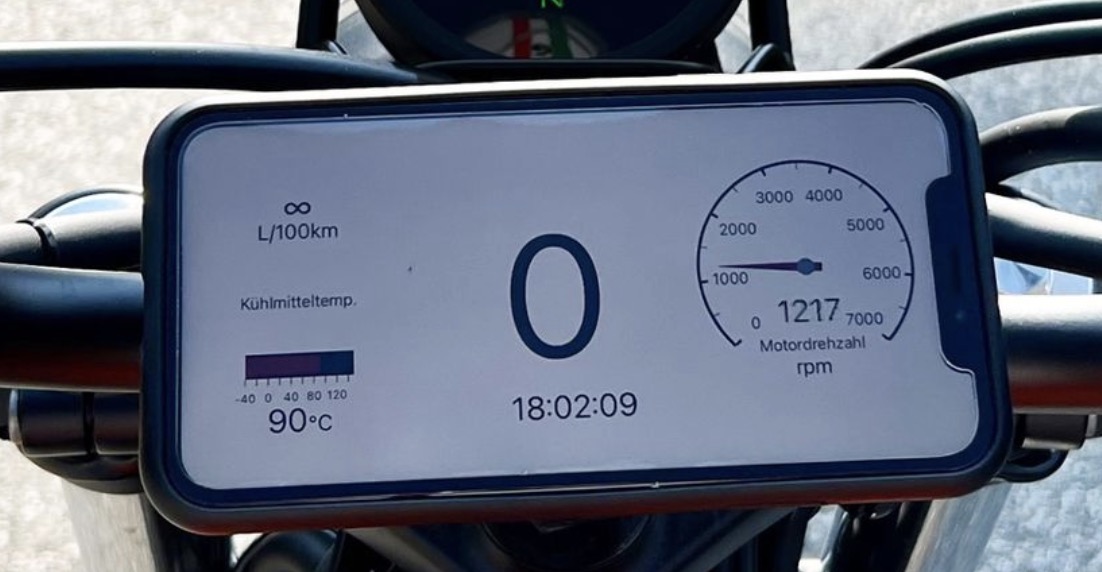

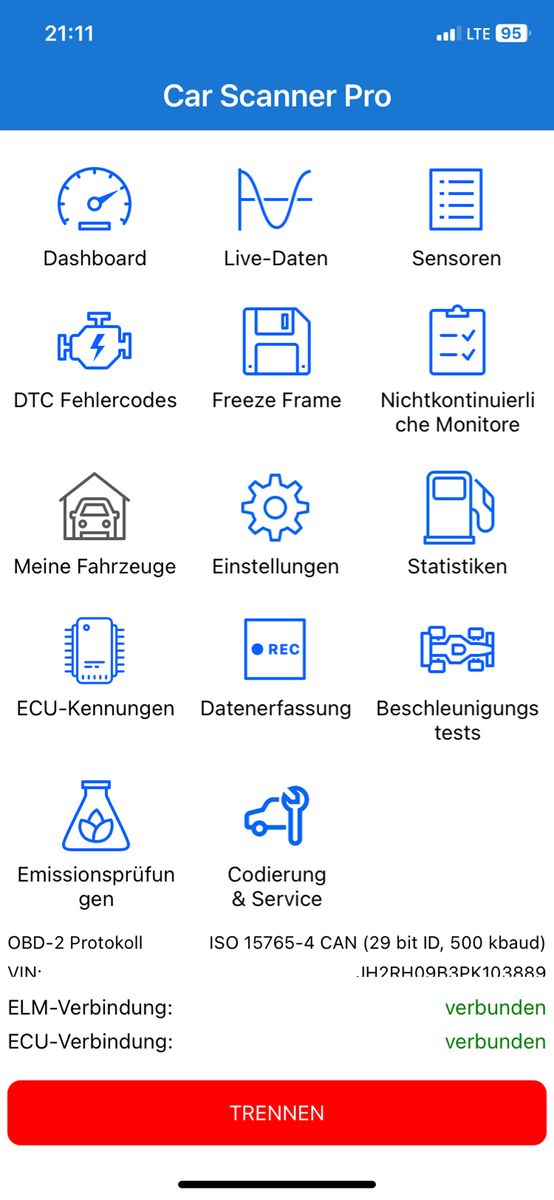

Da ich halt Apple-Kram einsetze, habe ich mich als iOS-App für "Car Scanner" entschieden. Weil: Frei konfigurierbares Instrumenten-Display, bei dem man für jeden Wert eine eigene Anzeige in verschiedenen Stilen basteln und diese auch noch individuell anpassen kann, in meinem Fall u.a. analoger Drehzahlmesser, übergroße digitale Tachoanzeige und Balkenanzeige für die Wassertemperatur. Lässt sich alles in Größe/Farbe/Schrift/Darstellung nach Belieben einstellen. (Bild 9)

Funktioniert gratis mit Werbung oder für sehr sehr günstige 8 Euro als Lifetime-Kauf.

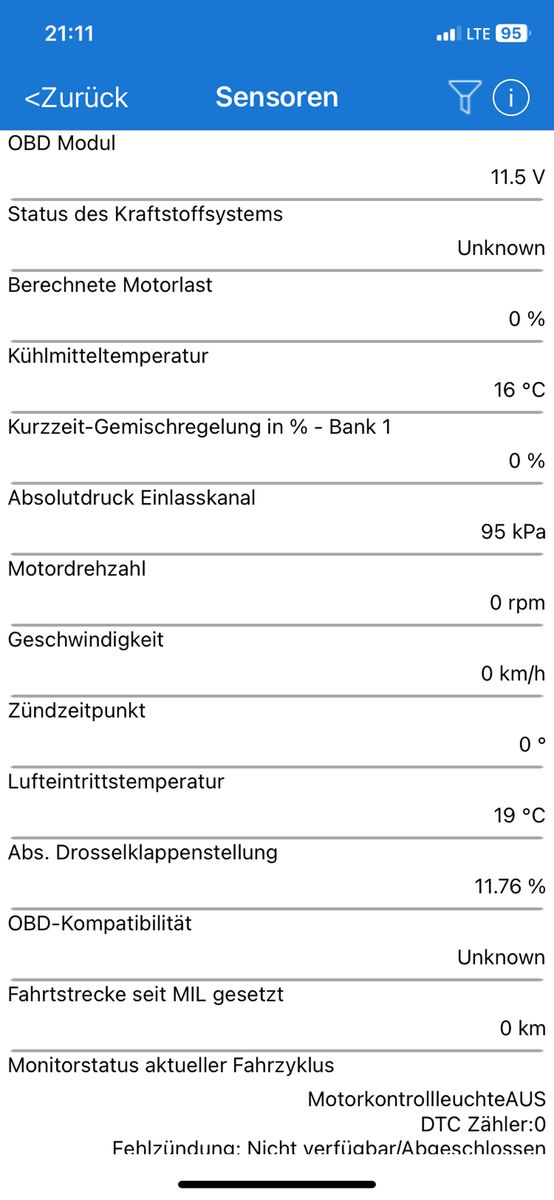

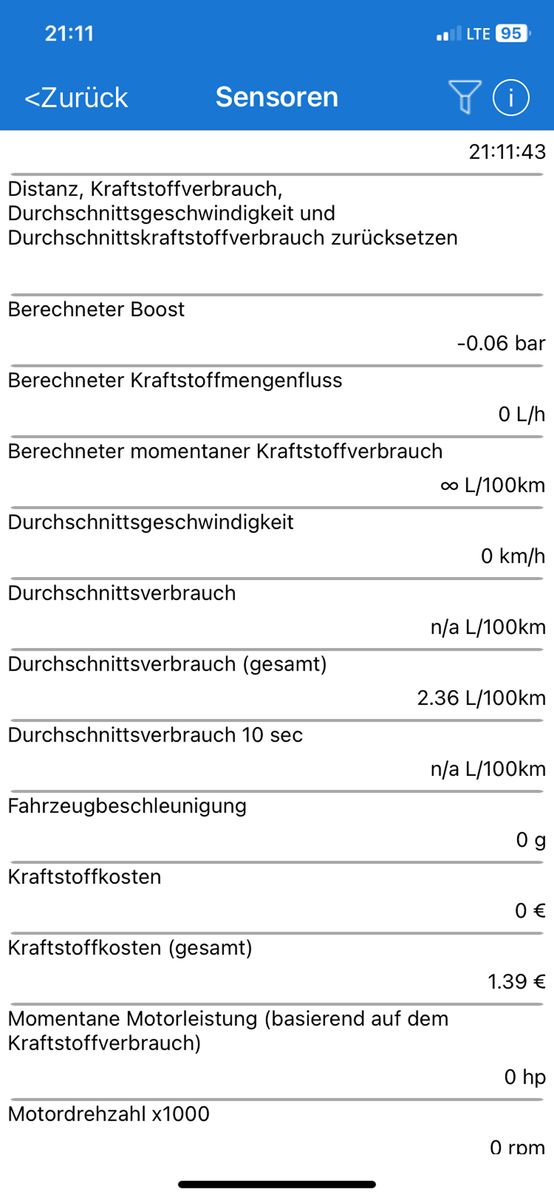

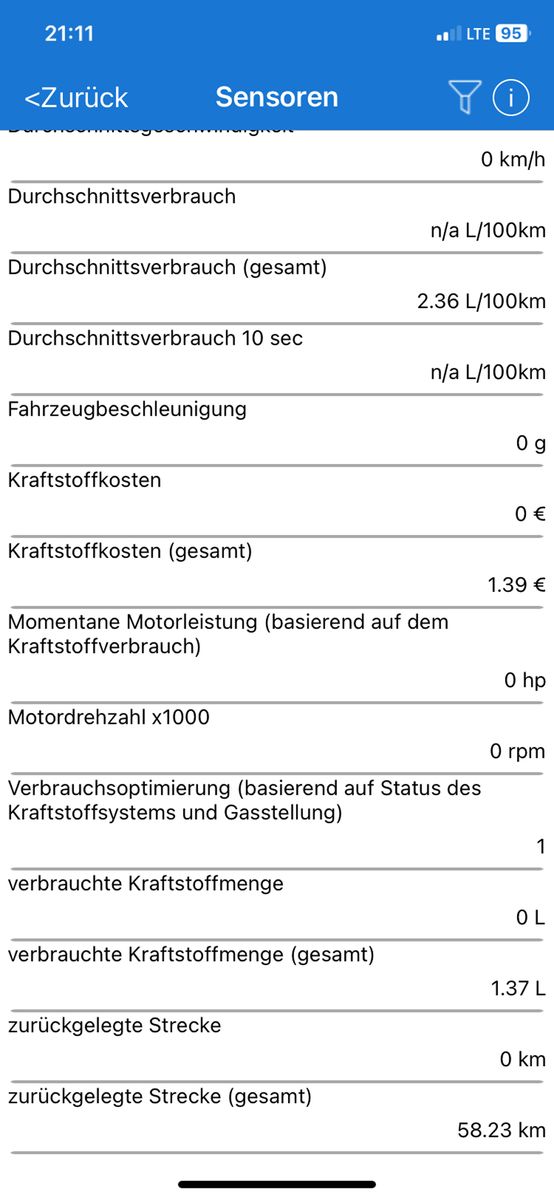

Die Werte, die sich damit anzeigen lassen (mehr kommt nicht raus aus dem OBD-Port), habe ich in den Bidern 5-8 dargestellt.

Wer auf Öldruck und Öltemperatur hofft: Leider verloren.

Was mit Android geht, weiß ich leider nicht. Vielleicht lässt sich das hier im Thread ja noch durch andere Erfahrungsberichte ergänzen.

OBD-Adapter-Kabel (keine Empfehlung, s.o., funktioniert aber nach der Säbelei): https://www.amazon.de/dp/B091XZLY47

OBD-Diagnose-Stecker (beherrscht Bluetooth 4.0 BLE): https://www.amazon.de/dp/B071D8SYXN

Car Scanner für iOS: https://apps.apple.com/de/app/…ner-elm-obd2/id1259933623

Noch als Ergänzung: Die Tachoanzeige bzw. das Geschwindigkeitssignal über den OBD-Port ist absolut akurat und lügt längst nicht so wie der Fahrzeug-Tacho.

Ich habe mich seinerzeit (habe das Tool schon länger) beim Kauf des OBD-Moduls nach der Software gerichtet, in der folgende Vorgaben waren:

Zitat

Die App benötigt einen Wi-Fi / Bluetooth 4.0 (Bluetooth LE) OBD2 ELM327 kompatiblen Adapter zu arbeiten. Der Adapter ist klein und steckt in die Diagnose-Buchse am Auto, die Ihren Telefonzugang gibt.

Recommended adapters brands: Kiwi 3, Viecar, V-Gate, Carista, LELink, Veepeak.

Wenn Sie eines der billigen OBD2 ELM327 Adapter von ebay / amazon kaufen, dann stellen Sie sicher, dass es nicht als v.2.1 markiert ist. Diese Adapter werden unterstützt, aber sie haben viel Bugs.

BITTE BEACHTEN: Fahrzeug-ECUs variieren in der Menge der unterstützten Sensoren. Diese App kann dir nicht etwas zeigen, das nicht von deinem Auto bereitgestellt wird.

Achtung "schlechte" Adapter! Wir standen vor dem Problem, dass einige Adapter (oft billige chinesische Klone) keine Verbindung zum Smartphone oder zum Auto herstellen können. Einige von ihnen können sogar Ihr Auto-Motor instabil arbeiten, oft Verbindung verloren, Zeitverzögerung beim Lesen von Daten zu erhöhen.

Daher empfehlen wir Ihnen, Original ELM327 oder empfohlene Adaptermarken zu verwenden.

Alles anzeigen

Unterschiede zwischen Auto und Motorrad gibt es da m.W. nicht. Es gibt nur je nach Auto/Motorrad Unterschiede, welche Sensoren verbaut und deren Daten ausgegeben werden.
