  • Bordsteckdose (Euro) an X

    Bordsteckdose eingebaut ohne größere Abbauten der Verkleidung.


    Viele nützliche Beiträge zum Einbau der Bordsteckdose habe ich hier gefunden, zwei davon waren besonders hilfreich für mich :clap:


    Zum einen die tolle Bildanleitung auf „Flachlanders“ Homepage zur Demontage von Verkleidungsteilen und der Hinweis von „elka85“, er habe die Steckdose, an der von Honda vorgesehenen linken Helmfach-Seite, durch das Batteriefach befestigen können.


    Super!!! – Das will ich auch.


    Und??? – Es hat sehr gut geklappt.


    Nachdem ich meine erste Tagestour, mit dem ganzen Tour-Equipment, erfolgreich hinter mir hatte, wollte ich die Steckdose nicht mehr, wie zuerst geplant, auf dem Batteriefach-Deckel haben, sondern links in der Staubox, da wo Honda es vorgesehen hat.
    Dort komme ich am besten an die Dose ran, um während der Pause meinen Scala Rider nachzuladen. 12 Std. Navigation hält der Aku nicht durch. Deshalb brauche ich an dieser Stelle auch Dauer- und nicht Zündstrom.


    Hier die einzelnen Schritte an meiner „X“. Nachahmung natürlich auf eigene Gefahr.


    1. Beide Schrauben des Batteriefachdeckels lösen und den Deckel herausnehmen.


    2. Schraube und Dübel, der oberen Abdeckung Links, herausnehmen, die Abdeckung nach Hinten ziehen und abnehmen.


    3. Durch die freiwerdende Öffnung und durch das geöffnete Batteriefach kann man nun, mit etwas Geschick, auf der Außenseite des Staufachs die Markierung für die 30mm Bohrung ertasten.

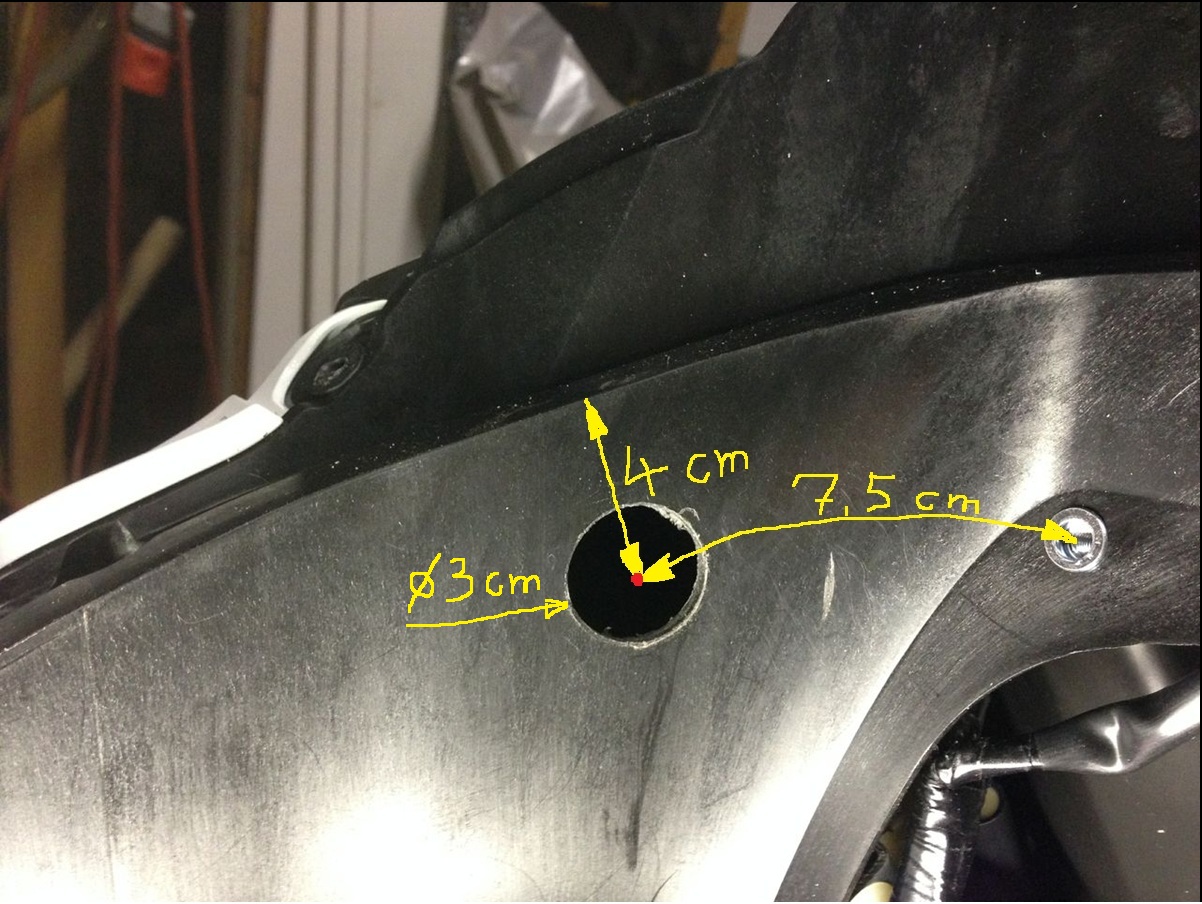

    4. Als nächstes habe ich den Mittelpunkt meiner Bohrstelle markiert. Dabei habe ich mich an Bildern im Thread und am Ertasten der Markierung auf der Außenseite orientiert. Als Koordinaten habe ich mich für 4,0cm von der oberen Kante des Helmfachs und 7,5cm von der Mitte des linken Befestigungslochs für den Batteriefachdeckel entschieden.


    5. Vorsichtig mit 3mm vorgebohrt und mit einem Kreisschneider ein 30mm Loch gebohrt und entgratet.


    6. Die BAAS ZA01 Zig-Bordsteckdose von Amazon vorbereitet. Nach Anleitung die Quetschverbindung für die Sicherung herstellen. Die Mutter über die Gummikappe gefriemelt und über die Kabel weggenommen. Kabel ins Loch eingeführt und erst mal über die Öffnung der oberen Verkleidung herausziehen. Nun die Mutter wieder über die Kabel und die Gummikappe geführt und mit der Steckdose verschraubt. Dabei kann man tatsächlich, durch die nun schon vertrauten Öffnungen, eine gute Verschraubung erreichen. Dann noch die Gummikappe über das Dosengehäuse geschoben – Die Steckdose sitzt perfekt.


    7. Damit sich die Kabel nicht an irgendeiner Stelle durchscheuern können, habe ich sie auf der ganzen Länge mit selbstverschweißendem Isolierband umwickelt.


    8. Das umwickelte Kabel dann so zum Batteriefach geführt, dass ich es an – und + anschließen konnte. Da das Kabel ziemlich lang war, habe ich es in zwei Schleifen gelegt und mit Kabelbinder fixiert.


    9. Zum Schluss die Sicherung in die Quetschverbindung gesteckt, den Batteriefachdeckel wieder verschraubt und die linke obere Abdeckung mit Dübel und Schraube befestigt.


    10. Steckdose ausprobiert – Funktioniert.
    Fertig und stolz auf die geleistete Arbeit und die gesparten Euronen.


    Gruß
    Herbert
